线路板板体行业能源管理系统

线路板板体行业能源管理系统

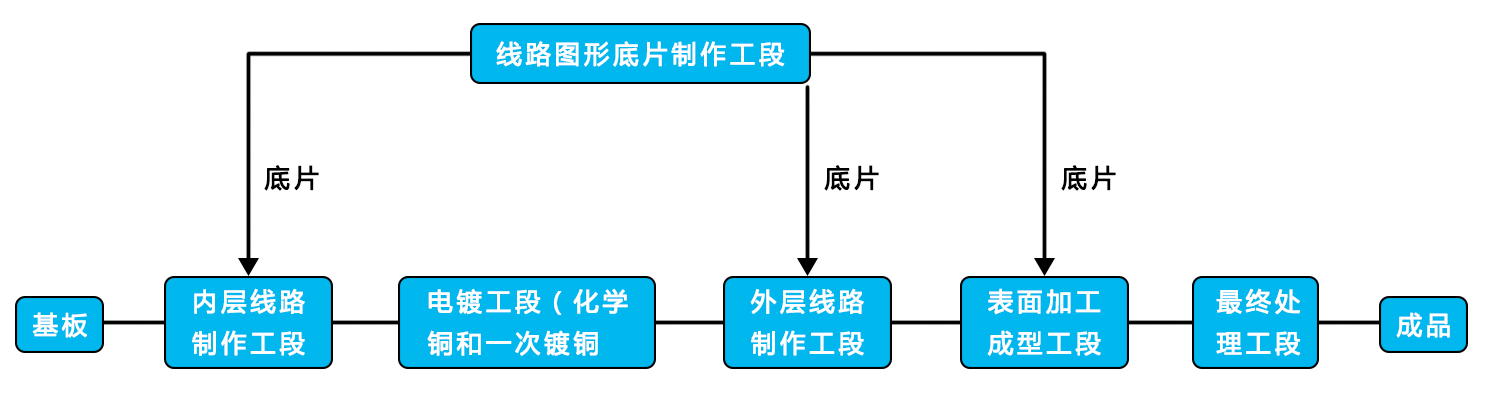

电路印制线路板PCB行业生产工艺主要包括底片制作、内层制作及压合、电镀及外层制作、表面加工成型和最终出来几个工段,根据电路印制线路板PCB生产全过程进行分析,流程如图:

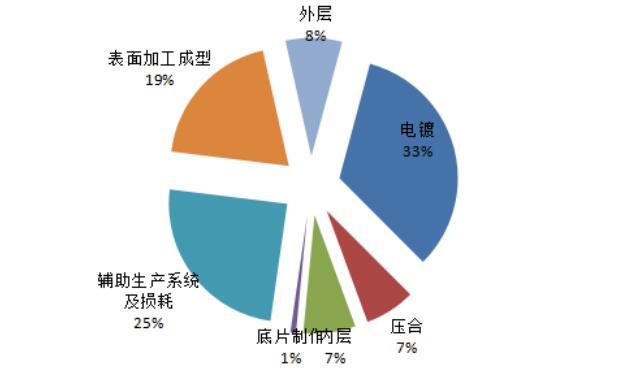

电路印制线路板PCB生产行业生产过程中使用的能源主要有电、蒸汽和自来水。电主要供应给设备运行动力,主要消耗在清洗机、开料机、化学清洗现、曝光机等生产设备以及空压机、冷冻机等辅助设备、中央空调等员工生活设备;蒸汽主要用于槽液加热、员工生活:自来水主要用于药剂配置、清洗、冷却水补充、纯水制备等。如图为某电路印制线路板PCB生产企业各用能部门的能耗机构图。


从图可以看出电镀工序能源消耗占比最大,达到33%,其次是辅助设施,能耗达到25%。电镀工序主要用能设备是电镀电源,辅助设施主要用能是空压机、冷冻机、吸尘机等。
电路印制线路板PCB生产行业能源消耗大户,所以对能源数据的监管成为电路印制线路板PCB生产行业的重中之重。通过我司能源管理软件对电力数据的监管可以实时监控每台设备的用电量、每台设备的起停状态、每台设备是空载运行还是负载运行等等。企业就可以清楚的知道每台设备的实时运行状态,同时知道尖峰平谷每个时段的耗电量。在通过水、蒸汽等其他能源数据的监管数据定制的报表,耗能分析等等,对能耗有一个全面的管理,找到能耗软点,提高管理机制,达到节能减排的最终目的。


案例:温州华邦电子有限公司

温州华邦电子有限公司是一家从事单,双面印刷线路板和电子闪光礼品的生产企业,同时配套IC邦定。自2001年成立至今,华邦以其高质量的服务赢得了众多电子商家的信赖。并先后为海尔,长虹等知名企业生产配套产品。

系统介绍:

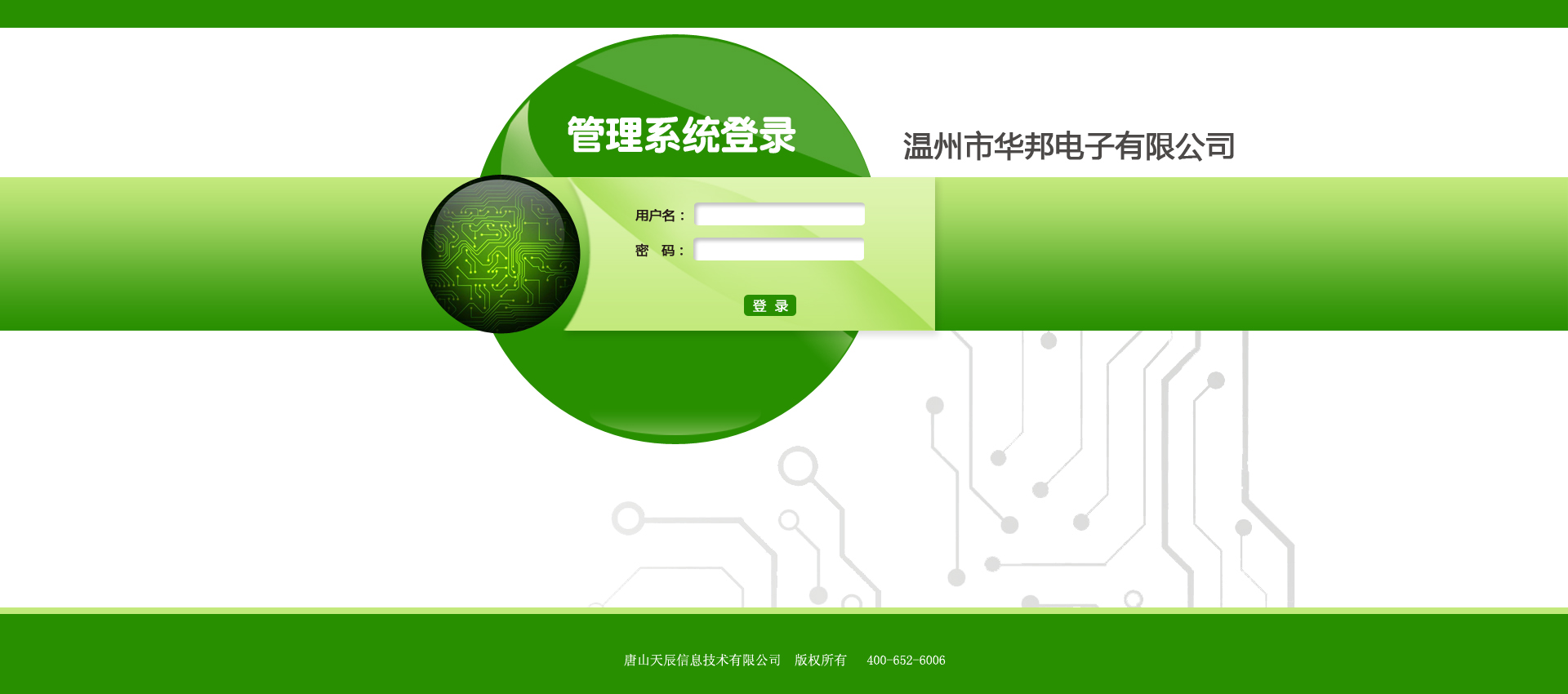

登陆界面

功能界面


设备在线状态一览表:


设备一览表分为设备在线状态一览和设备详细信息页面,设备在线状态一览主要是将所有设备列出表格,功能的重点是在一个面页显示所有设备的当将状态,方便监控生产状态以及设备是否有不正常电流的报警出现。而设备详细信息页面是进入单台设备的详细界面,可浏览电流记录,设置电流参数,查询设备启停记录以及报警记录,并可以查看用电统计。

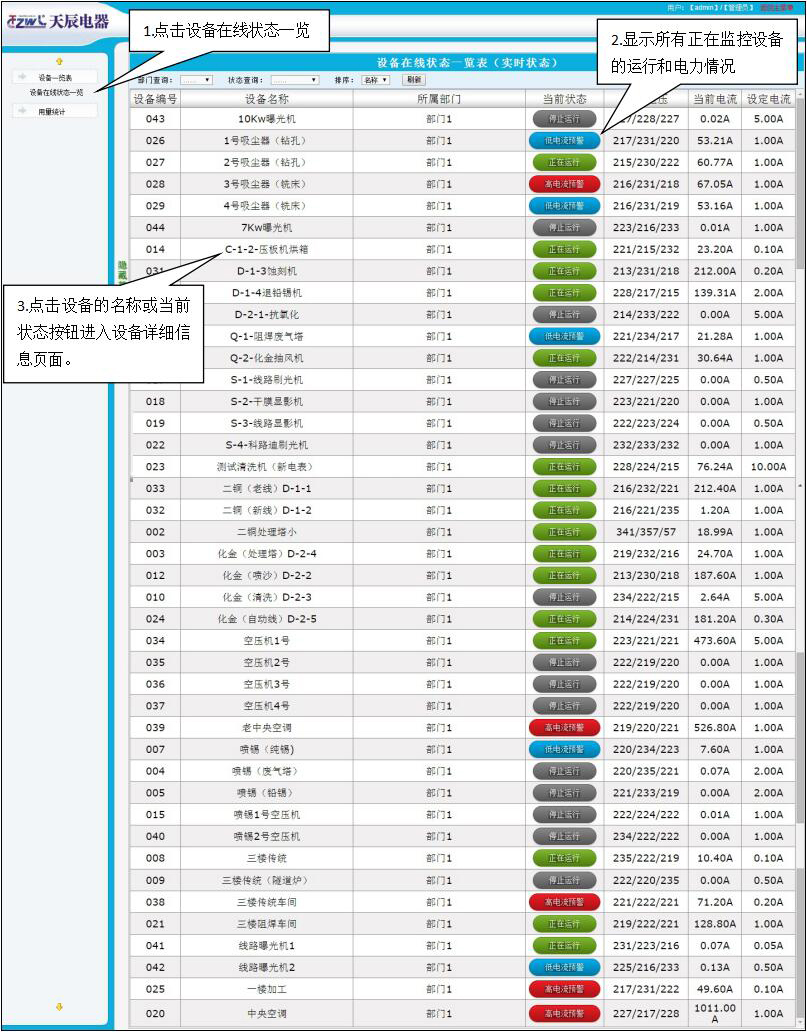

设备在线状态

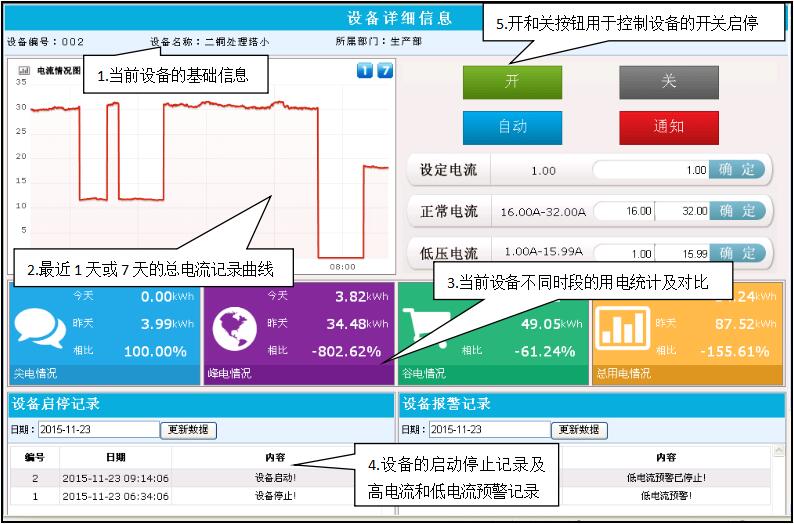

设备详细信息

电能消耗分析:

能消耗分析的是对所有设备进行汇总分析曲线对比,对总体情况进行计分析

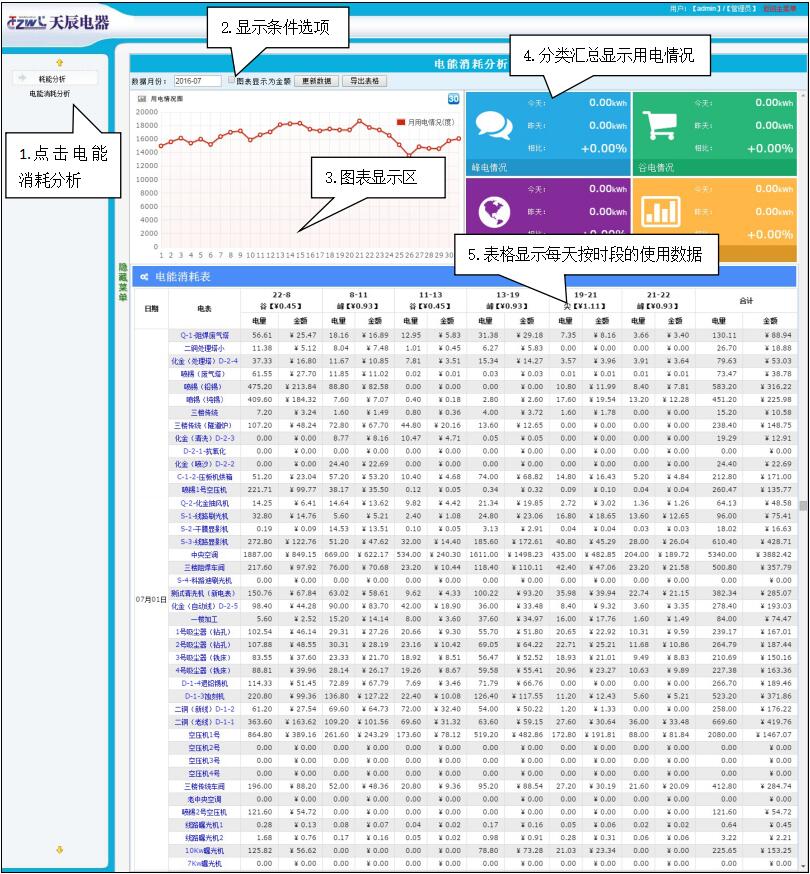

电能消耗分析1

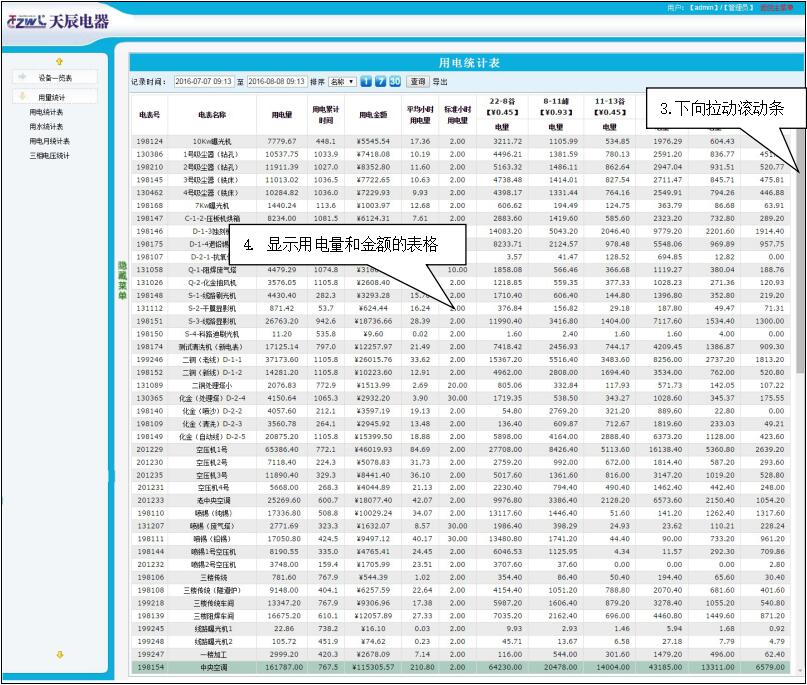

电能消耗分析2



电能消耗分析3
