业务需求

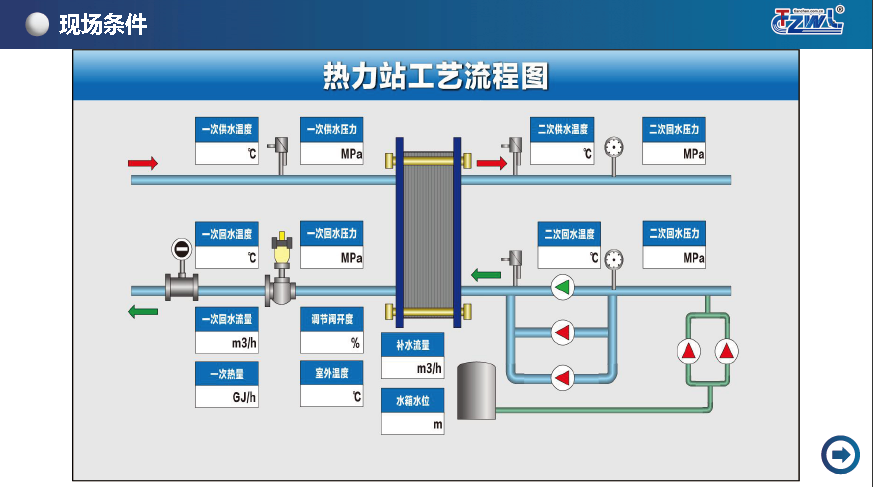

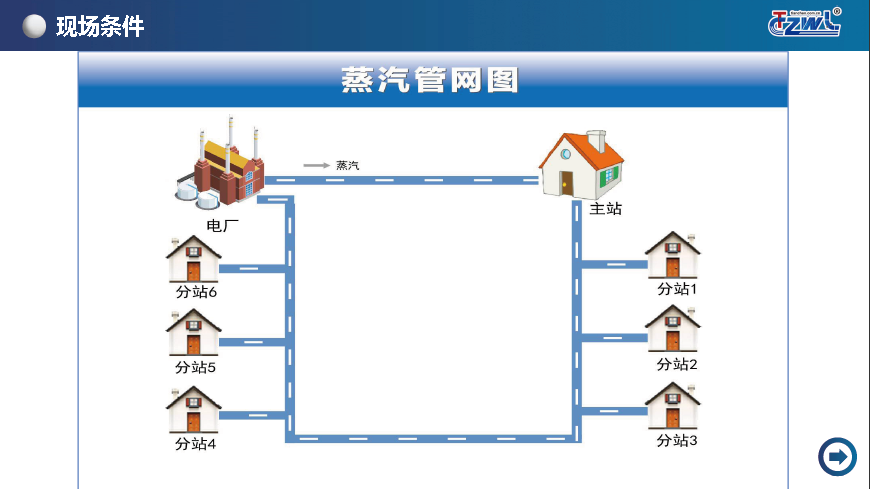

       集中供热系统热源包括蒸汽和热水等,设计依据为供热系统管网图、热力站工艺流程图和蒸汽管网图,天辰企业对此开发了热力站智能热网管控系统和供热(蒸汽)管网能源管理系统。通过有线或无线传输的方式来实现远程温度和压力的监控,对已测知数据进行存储整理,为客户的后期各种工作提供可靠的数据支持。


系统介绍

       ①热力站智能热网管控系统         ②供热(蒸汽)管网能源管理系统

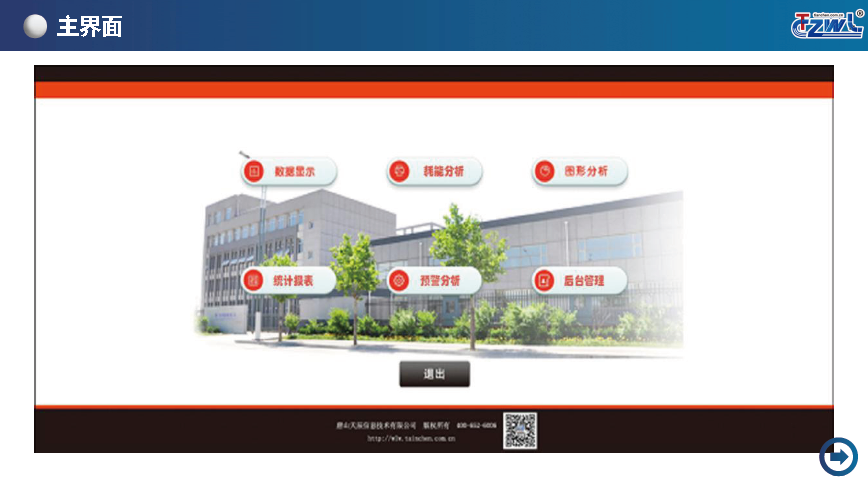

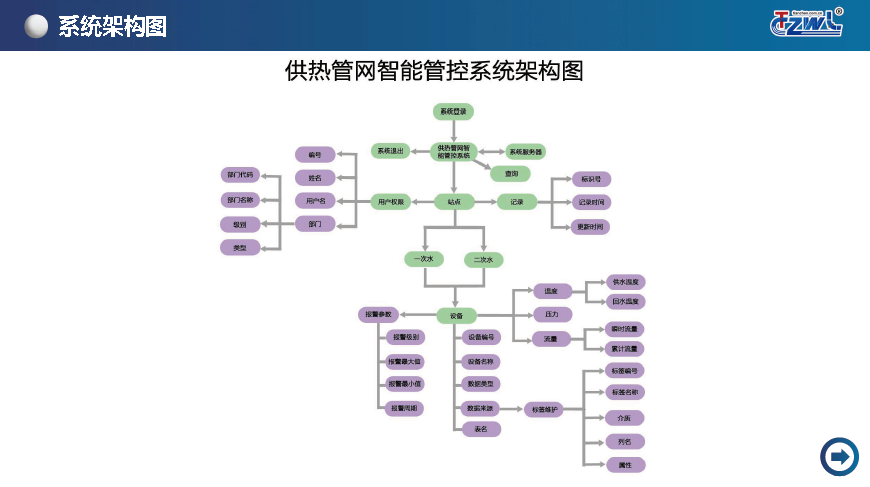

       供热(蒸汽)管网能源管理系统采用B/S结构,支持智能手机等智能终端访问,能显示能源介质当前采集数据,例如:瞬时流量、累积流量、温度、压力、电量等。所有数据可通过饼状图、柱状图、曲线图等可视化形式展示。系统具有超量报警功能,报警具有声音输出。所有数据存储到数据库内,支持导入和导出功能,具有数据筛选等辅助功能,数据的各项统计功能。具有数据曲线对比功能,支持报表输出,报表打印等功能。image.pngimage.png

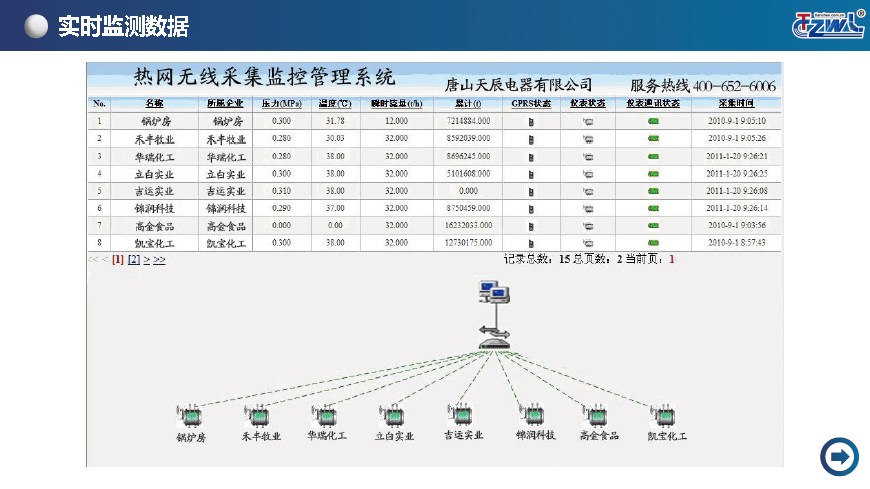

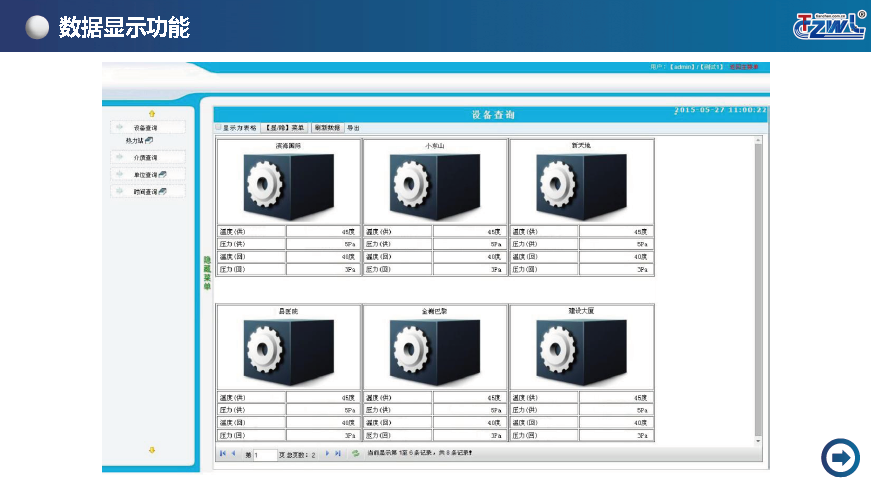

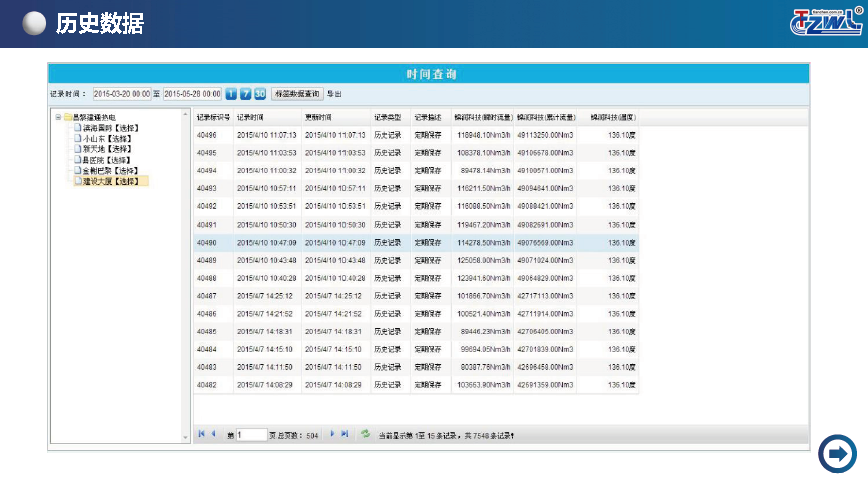

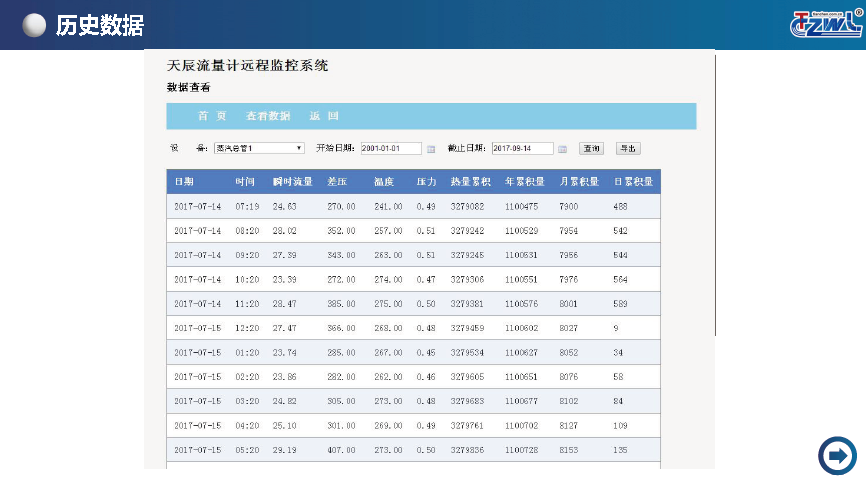

       数据显示功能分为实时显示及设备查询、介质查询、单位查询和时间查询。能实施显示能源介质当前采集数据,例如:瞬时流量、累积流量、温度、压力等。所有数据存储到数据库内,可随时查看任意时间段的数据,支持导出功能image.png

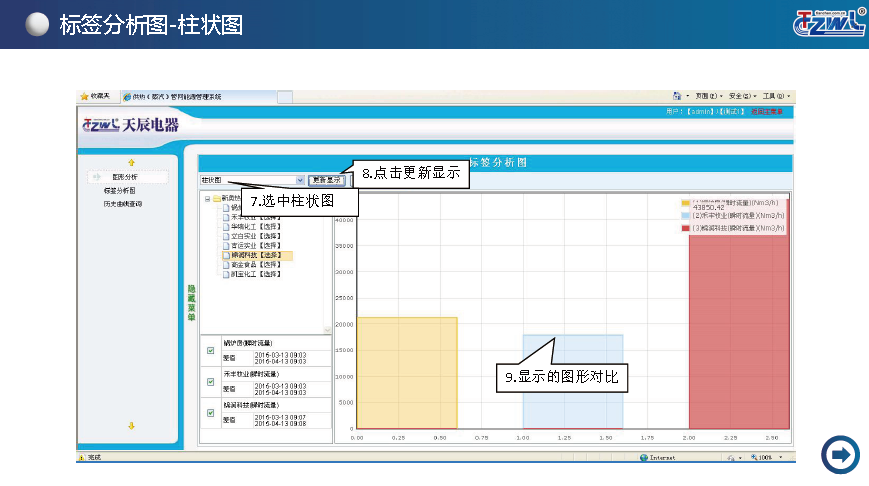

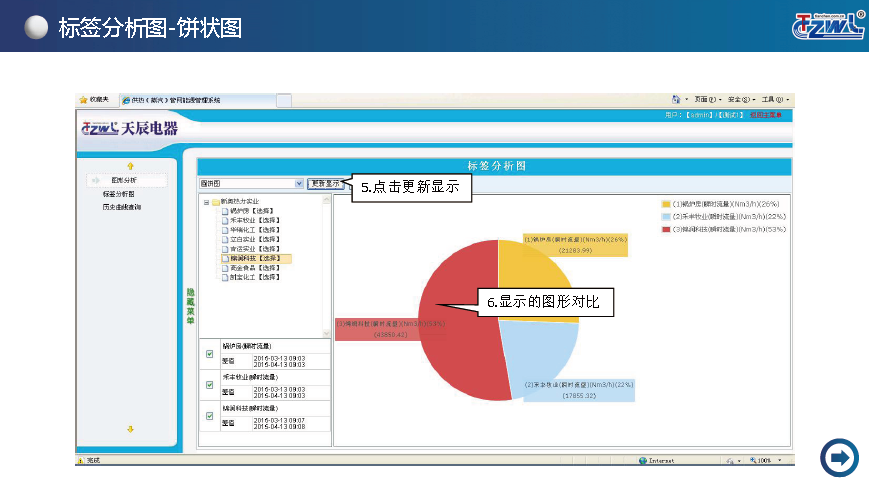

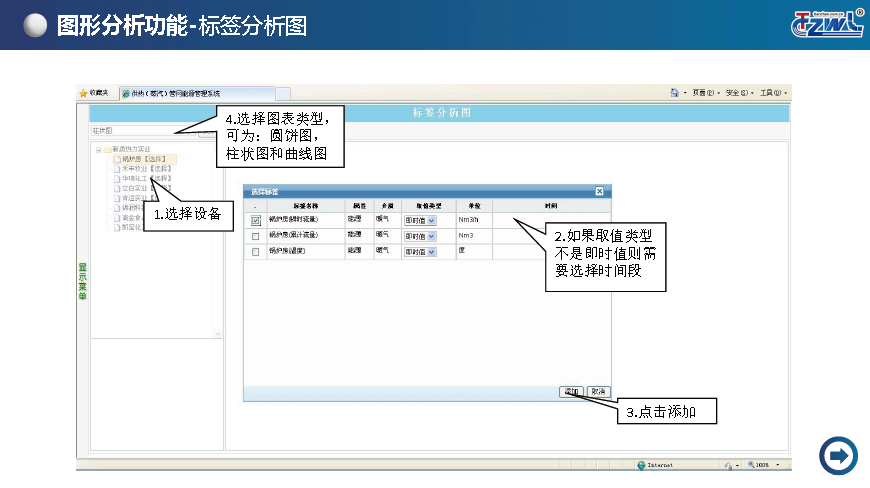

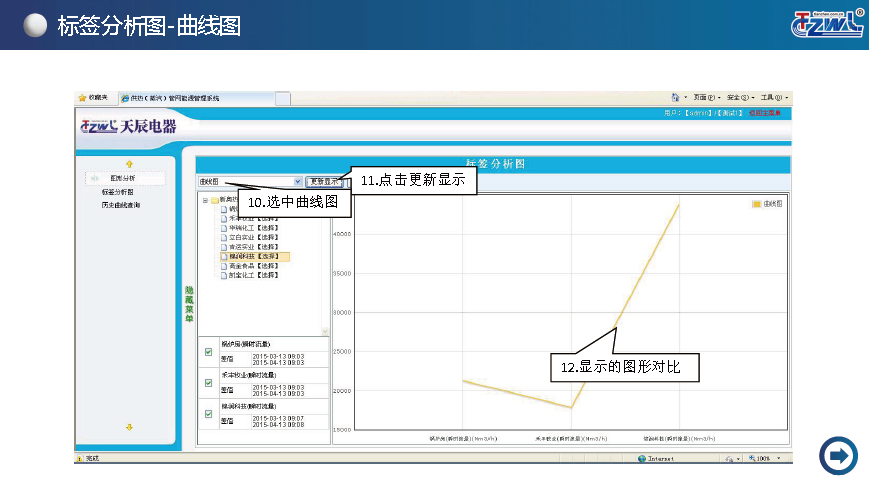

       图形分析功能是可根据单位部门的设备进行选择,对选择的设备进行耗能对比分析,可以多种设备同时进行对比分析,或同一设备不同时间的耗能对比,或不同设备同一时间的对比,对比过程中会以柱状图、饼状图、曲线图显

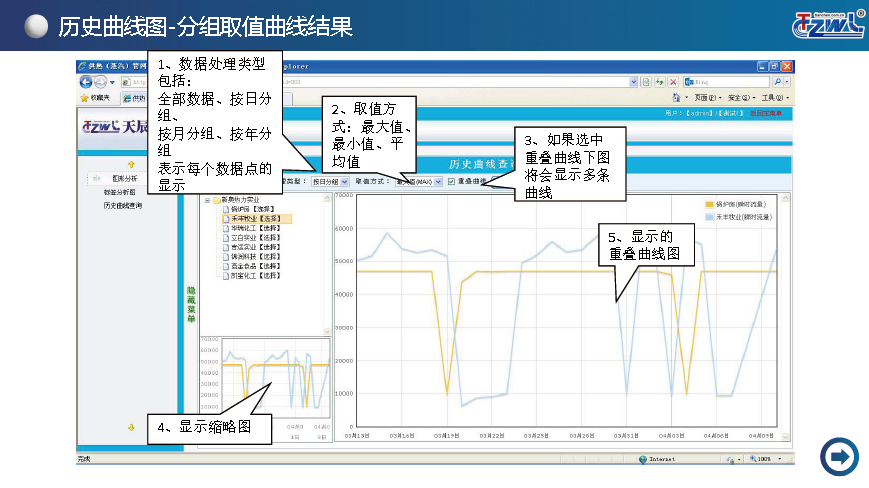

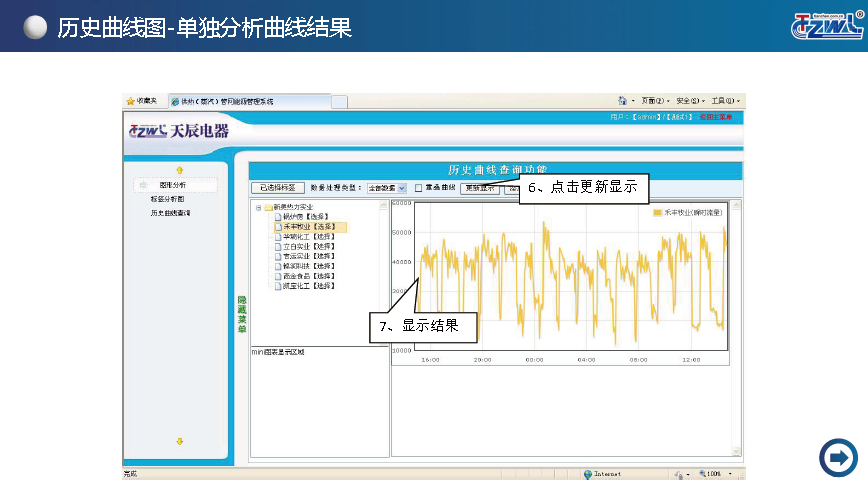

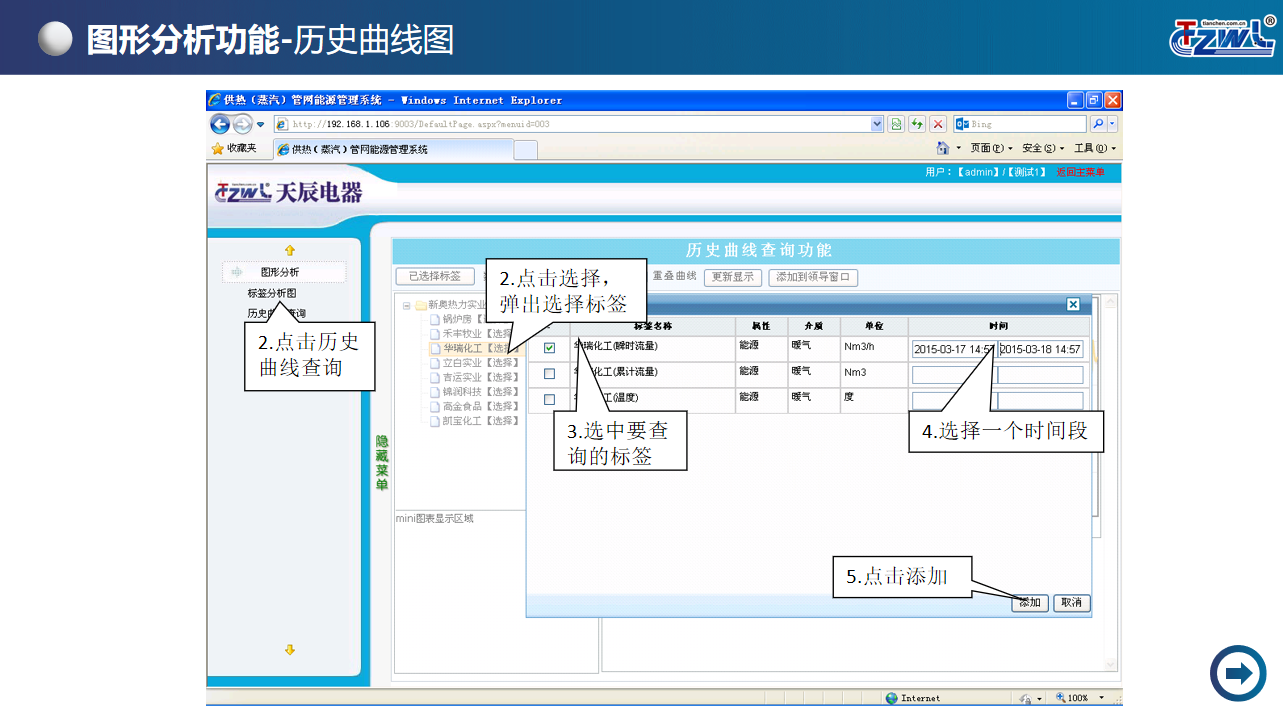

       历史曲线图是根据用户选择单位中的设备信息,设备信息可以选择多种进行历史曲线的对比,在历史曲线对比中,用户根据时间可以进行某一时间段的查询,在进行查询中可以选择曲线重叠进行每个设备曲线的对比,也可以单独进行曲线分析,也可以选择数据类型按年月日进行查询分析,多个设备的曲线对比可以方便用户以后对设备的维护与耗能情况有具体的了解。

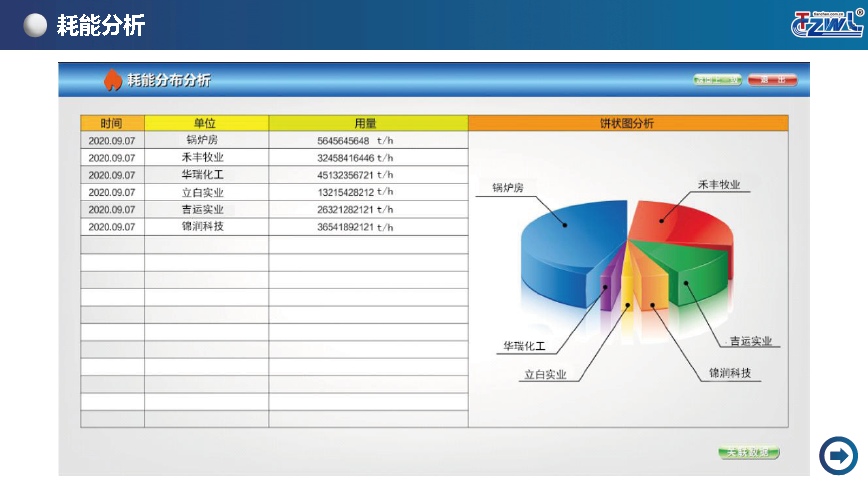

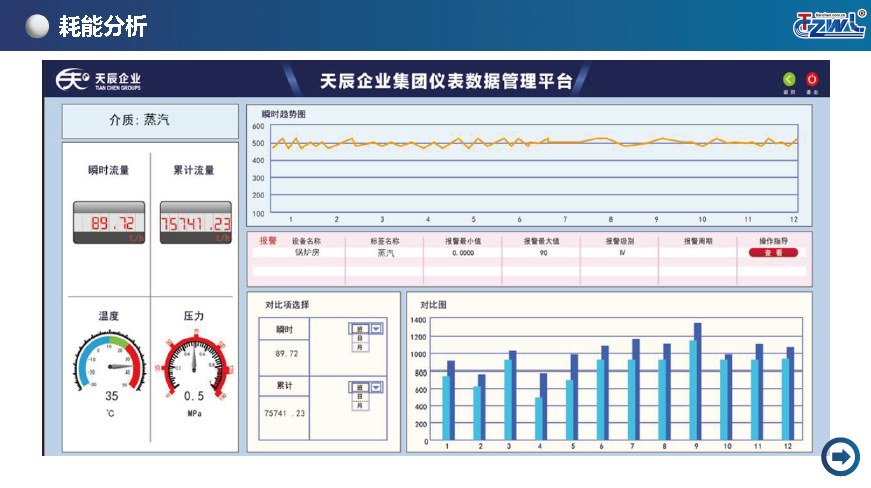

       耗能分析功能是显示介质的瞬时流量和累计流量,可通过对比图来显示。耗能分布分析显示时间,单位和用量,饼状图分析能清楚显示耗能占比大小。


        统计报表功能是显示远程各站点的实时数据,以及GPRS通讯状态,仪表和仪表通讯等数据,并且可根据报警状态,及时处理故障问题。也可查看各分站的本日数据及历史数据。

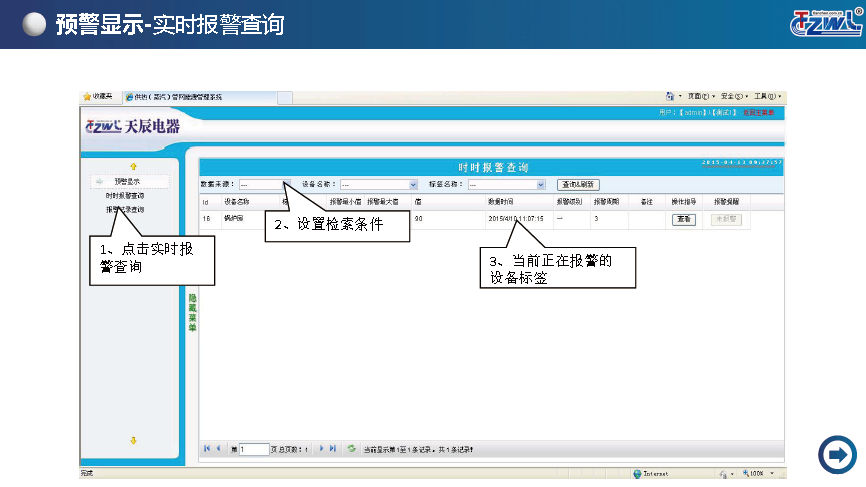

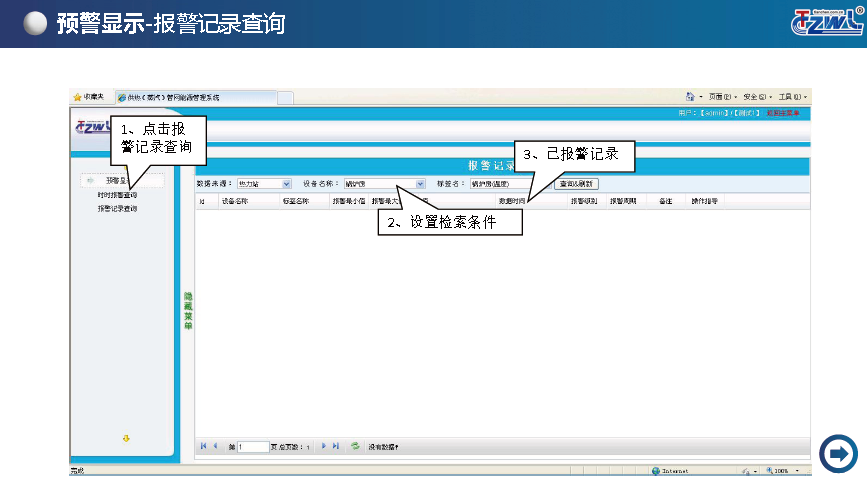

       预警显示是根据用户的需求对生产单位中重点的设备、重点的耗能介质进行预先设置最大消耗量,如果超出该最大量,系统会自动弹出报警提示,并且有声音的提示,如果用户未处理该报警提示,则报警提示实时显示。

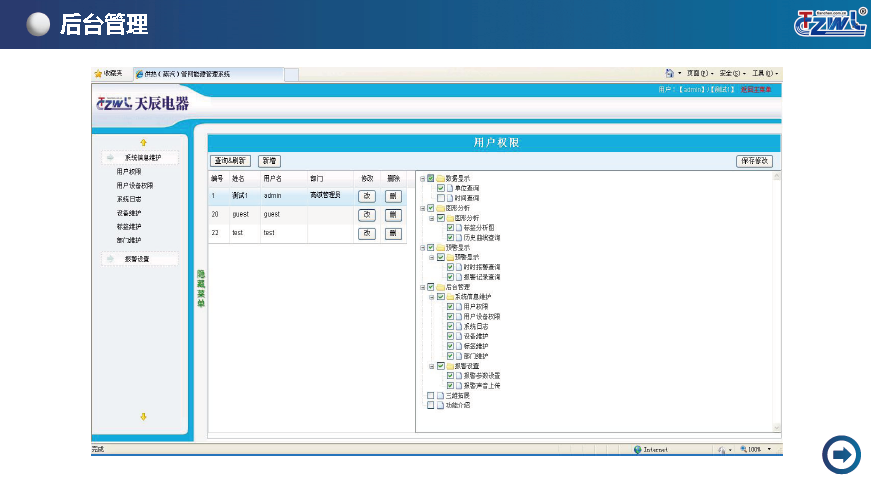

       后台管理功能是主要对用户权限、系统日志、设备信息、部门单位等基础信息的维护工作和报警参数设置,管理整体系统的运行。后台管理中主要有系统信息维护,报警设置两个功能组成。
