业务需求

为减少人工抄表和统计的繁琐工作,减少人工劳动强度,减少数据错误,实现智能化,无纸化管理,本系统将通过公司能源网络汇集,自动采集峰谷平电度表数据,并自动统计汇总形成特定格式的表格,对数据进行分析判断,并可对判断进行提前预警,用于指导公司内部电能管理,指导生产,实现公司电能的准确化、集中化、智能化管理,增强数据的可靠性,达到管理节能的目的。

系统介绍

电力综合管理系统采用B/S结构,支持智能手机等智能终端访问,能显示现场计量数据,所有数据在系统中可按时间进行数据历史查询。系统有耗能分析功能,可以按日,按周,按月查询各个单位中电量的耗能信息以及计算能耗消费价格。并可进行实际的调度,这样方便以后的各部门单位按计划进行实施。根据现实数据可发现并找出因人为因素所导致的能源浪费,预测在采取了节能措施后,可能达到的预期效果。

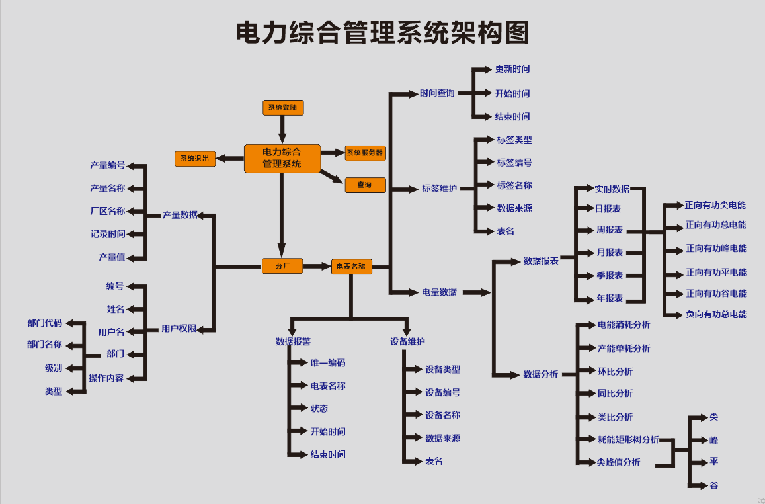

系统架构图

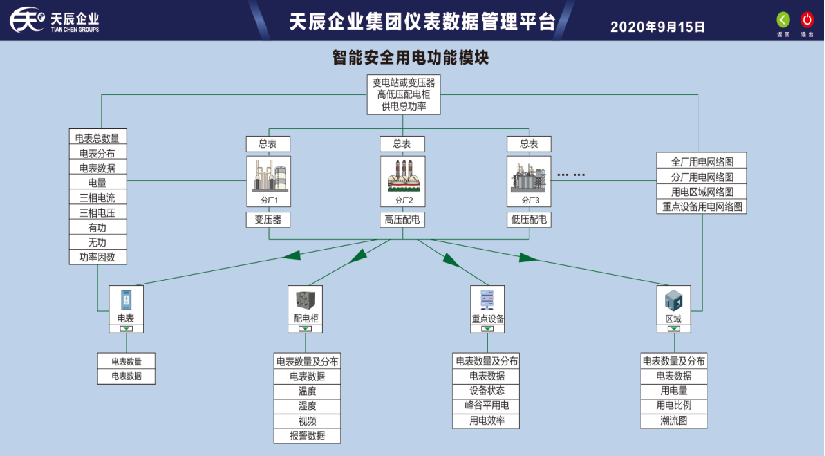

用电管理概念图

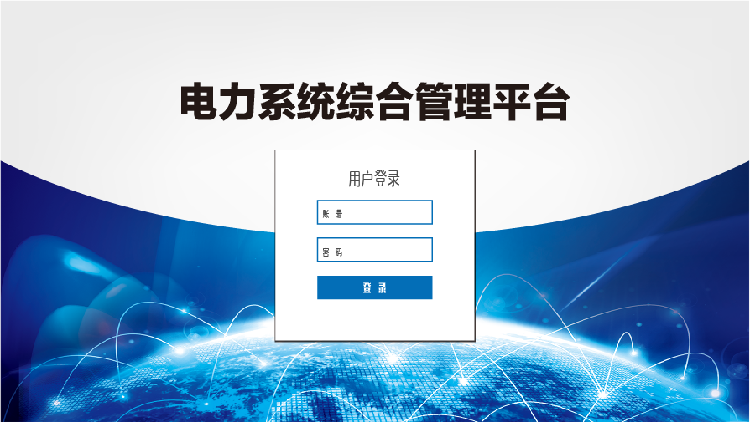

01系统登录


02数据报表


实时数据:实时数据功能界面是查询电表电量数据的基本功能,默认查询所有电表最新的数据,可以根据情况选择显示表底或电度数,总倍率参数已提前在系统中配置所以可以直接显示结果。


日报表:日报表功能是查询指定某一天电表电量情况的统计,数据是根据电度数进行统计的。

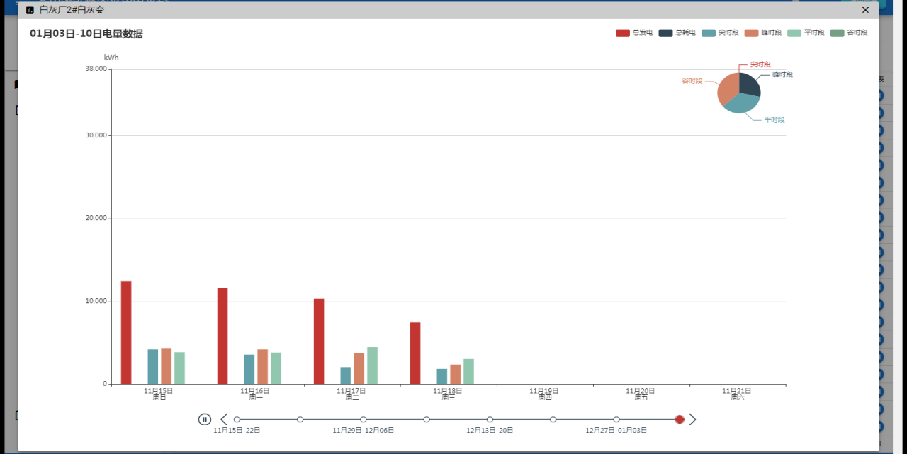

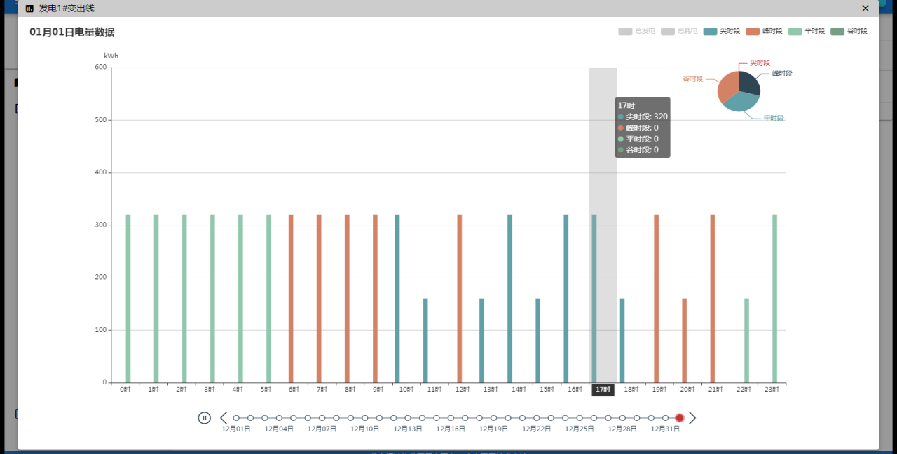

日报表及数据图表:某电表本月每日每小时的电度情况-隐藏总发电和总耗电。


周报表:周报表功能是查询指定某一周电表电量情况的统计,数据是根据电度数进行统计的


周报表及数据图表:某电表最近八周的每日电度情况。


月报表:月报表功能是查询指定某月电表电量情况的统计,数据是根据电度数进行统计的。


月报表及数据图表:某电表一年每个月每日电度情况。


季报表:季报表功能是查询指定某月电表电量情况的统计,数据是根据电度数进行统计的。

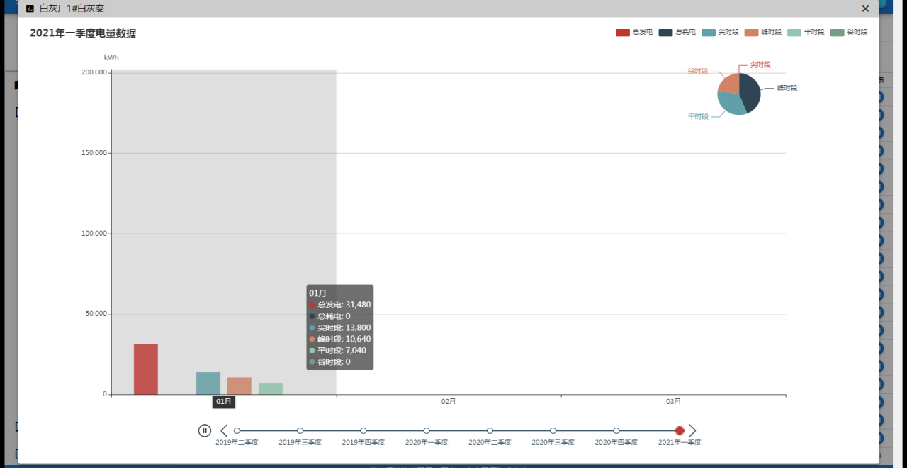

季报表及数据图表:某电表近两年每季度月电度情况。


年报表:年报表功能是查询指定某年电表电量情况的统计,数据是根据电度数进行统计的

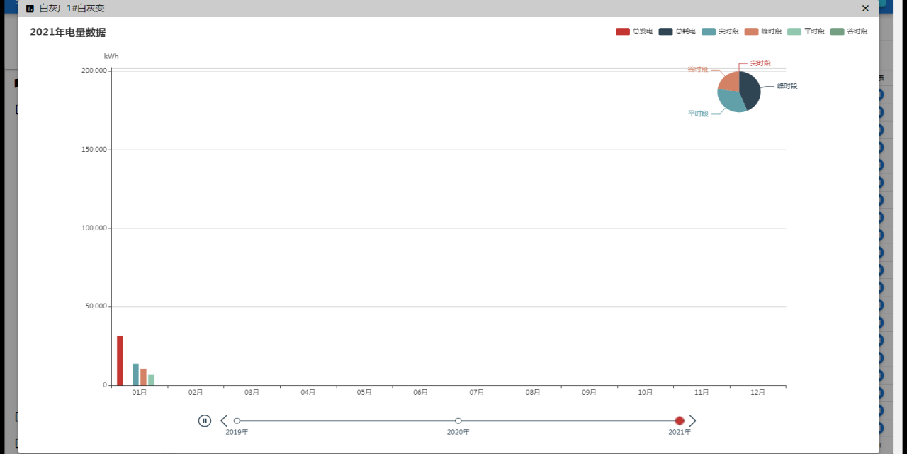

年报表及数据图表:查看最近几年每个月电度情况。


03数据分析: 数据分析主要显示电能消耗分析、设备在线状态一览表、产能单耗分析、环比分析、同比分析、类比分析、耗能矩形树分析和尖峰值分析。

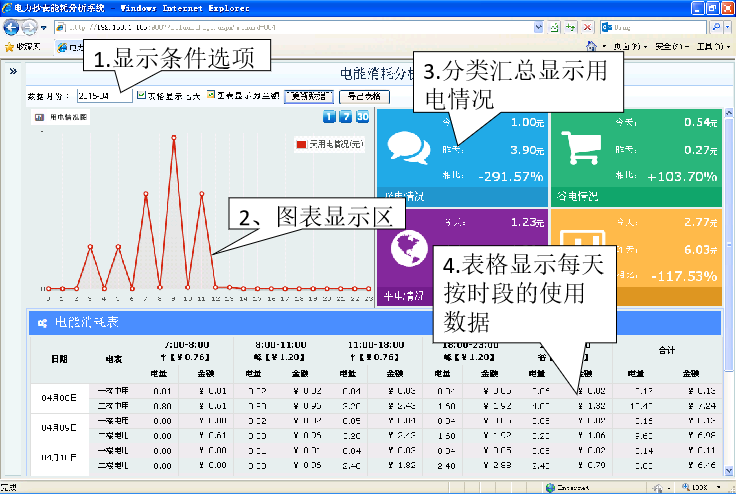

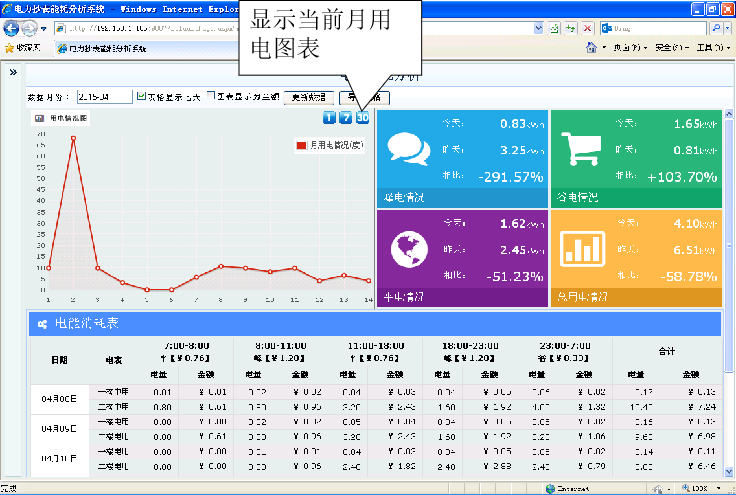

电能消耗分析

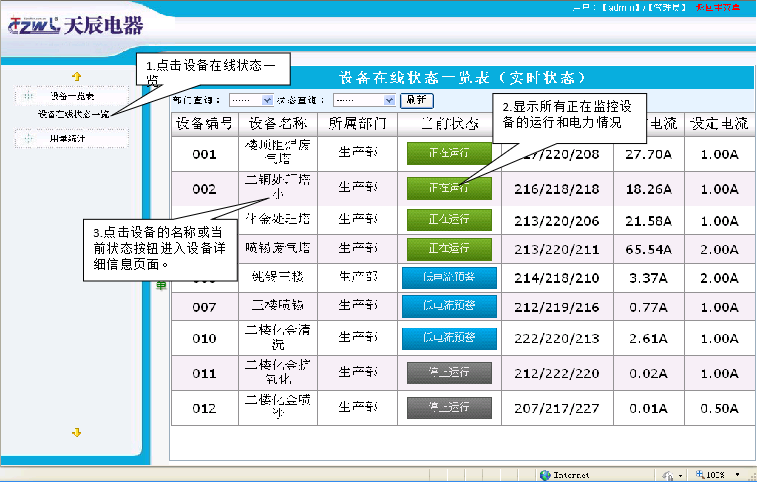

设备在线状态一览表



产能单耗分析-显示统计结果


环比分析-结果显示1


环比分析-结果显示2


同比分析:同比分析功能是对电表或分厂部门的本期和上一年相同日期的同期进行数据统计对比并绘制图形进行显示的功能




类比分析

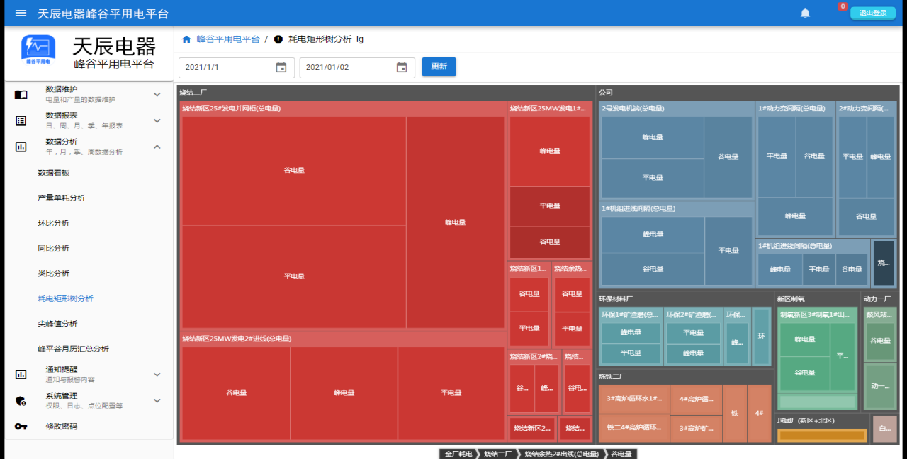

耗电矩形树分析:耗电矩形树分析功能是对显示当前登录用户所拥有电表权限的耗电量进行图形化显示,最外层为分厂,内包裹数个电表块,每个电表块包含尖,峰,平,谷的电量数据,电量越高方块占比越大。


尖峰值分析:尖峰值分析功能是对单块电表数据进行查看分析的功能,图为显示某电表的数据。


04后台管理:后台管理主要对用户权限,系统日志,设备信息、标签信息、部门单位等基础信息的维护工作,管理整体系统的运行。

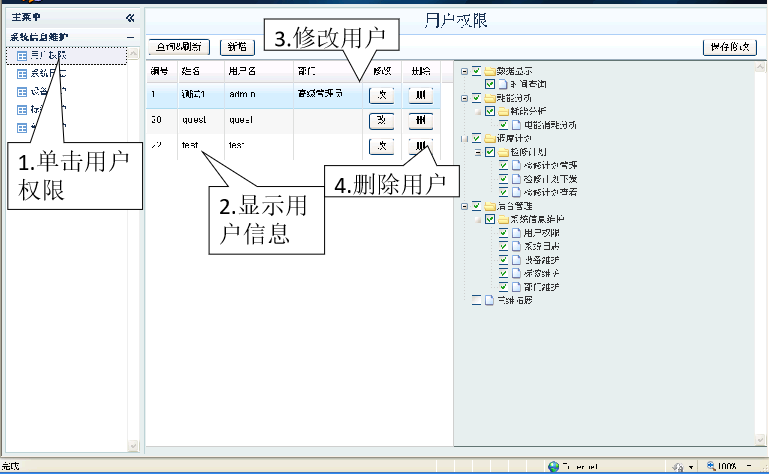

用户权限

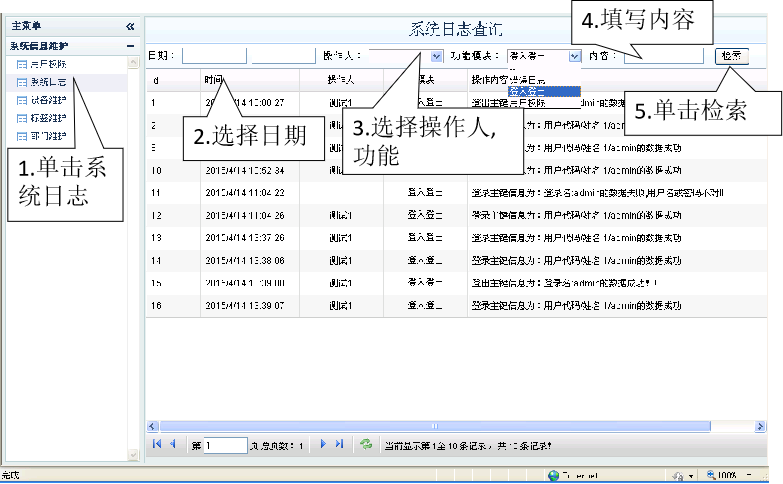

系统日志

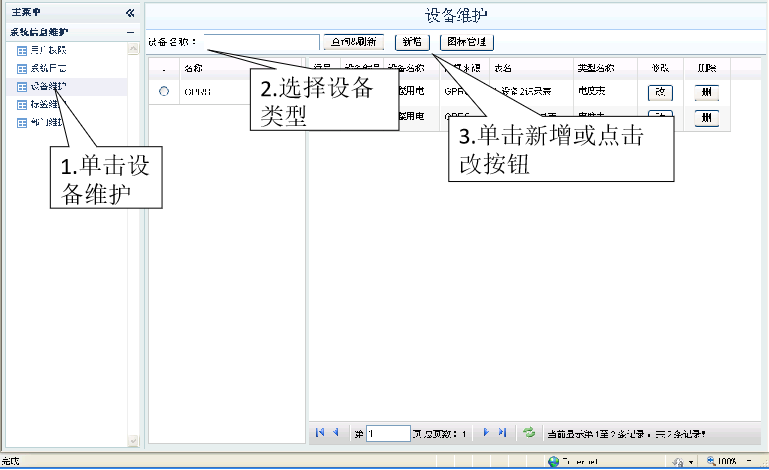

设备维护


标签维护

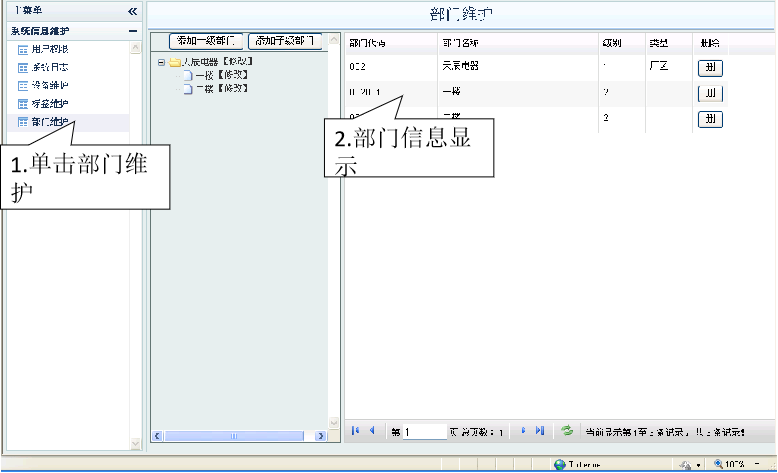

部门维护
